　　鋁鎂合金管母線 鋁鎂合金管型母線 鋁合金管型母線

鋁鎂硅合金管母線的外觀

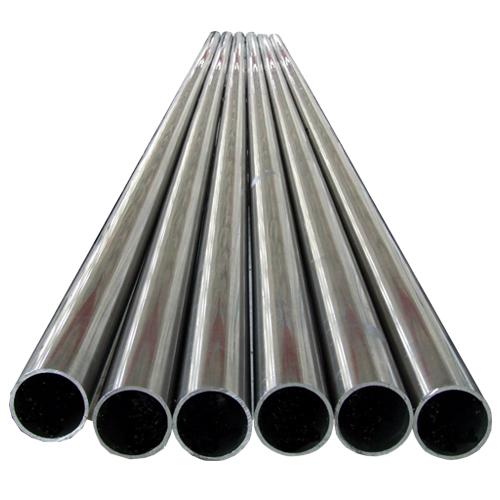

　　產品為空心管形結構，表面光澤，外形美觀，尺寸均勻。外徑尺寸從φ60mm到φ300mm;壁厚從3mm到12mm，單根長度最長可達15米。實圖如下：管母線

　　鋁合金管母線的技術要求：

　　1) 管口平整，且與軸線垂直。

　　2) 管母線長度偏差為正誤差：+15～+25mm

　　3) 管母線允許有不影響外徑尺寸的矯直螺旋痕，其深度不超過0.5mm

　　4) 管母線彎曲度：m/L<2.0mm

　　5) 管母與其配套的襯管的間距不大于0.5mm并能保證安裝需要。

　　6) 母線表面光潔平整，無有裂紋、折皺、夾雜物及變形和扭曲現象。

　　7) 管母材質采用6063G系列，狀態：T6。

　　8) 彈性模量值以控制其安裝后的撓度值在規定范圍內。

　　鋁合金管母線遵循的技術標準：

　　GB/T 3190-2008 《變形鋁及鋁合金化學成分》

　　GB/T 4436-1996 《鋁及鋁合金管材外形尺寸及允許偏差》鋁合金管母線

　　GB/T 4437.1-2000 《鋁及鋁合金熱擠壓管 第1部分：無縫圓管》

　　GB6983 《工業用鋁及鋁合金拉(扎)制管》

　　GB228 《金屬拉伸試驗方法》

　　GB/T6893-2000 《鋁及鋁合金拉(軋)制無縫管》

　　GB/T4437.1-2000 《鋁及鋁合金外形尺寸及允許偏差(擠壓無縫)》

　　GB/T4437.2-2001 《鋁及鋁合金外形尺寸及允許偏差(擠壓有縫)》

　　GB/T3048.2-2007 《電線電纜電性能試驗方法、金屬導體電阻率材料試驗》

　　YS/T454-2003 《鋁及鋁合金導體》

　　Q/XH01-2008 《鋁及鋁合金管型導體》

　　GBJ149-90 《電氣裝置安裝工程母線裝置施工及驗收規范》

　　包裝、標志、運輸、貯存：GB/T3199—2007《鋁及鋁合金加工產品包裝、標志、運輸、貯存》

　　2008年初，我國南方遭遇了50年不遇的特大冰災，給電力供電系統造成了極大的破壞，為解決輸變電線路覆冰問題，電力設計院在供電系統中增加了大電流直流融冰裝置，要求與其配套的電氣設備必須具備更大的截流能力和更高的耐熱性能，為滿足電力市場需求，公司研制開發了大電流直流融冰裝置中的高強度耐熱鋁合金管母線及其配套連接金具，經用戶使用，產品性能充分滿足電力設計及使用要求，得到電力部門的一致好評。高強度耐熱鋁合金管母線的耐熱性能好，在較高的使用溫度下(150℃~200℃)具有較高的強度，加熱到250℃保溫一小時，自然冷卻后仍能保持較高的力學性能，抗拉強度仍能維持常溫的80%，抗覆冰能力強。

　　銷售熱線：0635-8686091 13863581066

　　鋁鎂合金管母線 鋁錳合金管母線 鋁鎂硅合金管母線的焊接

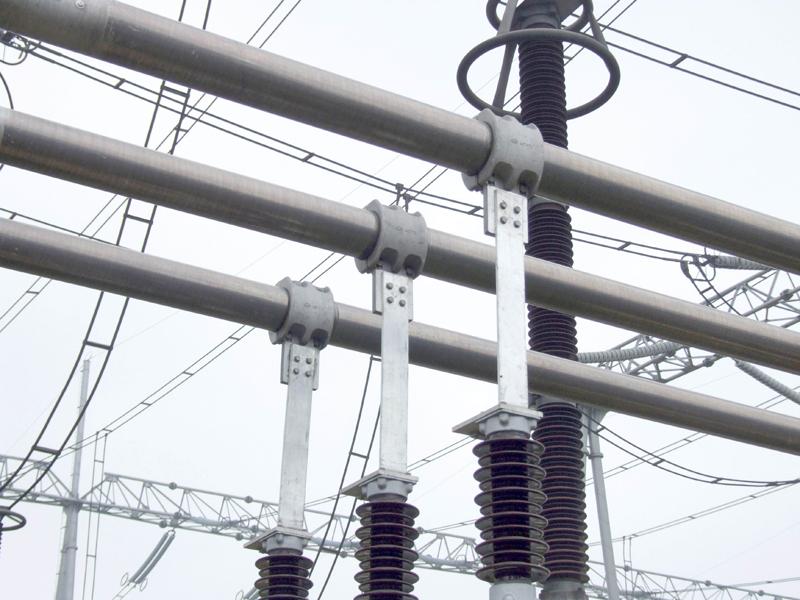

　　管型導體一般采用焊接后架空安裝(鋁及鋁合金管焊接方式類似)，架空后管型導體采用專用的管母線金具固定，由于子啊焊接后接頭處的強度有所降低(國標要求為木材的62%)，為避免架空后接頭處再使用中發生彎曲，接頭處內部應用襯管進行加固，兩架空支柱之間焊接頭不應多于兩個，常用鋁及鋁合金焊接方法如下：

　　氬弧焊(MIG焊接)，氬弧焊接是在氬氣保護下，用交流或直流焊接電源，通過難熔的鎢作為不熔化電極，使它與工件產生電弧，以熔化填充材料和工件接口進行焊接，與電焊相比，它的優點是熱量集中，電弧穩定，熔化金屬既能得到氬氣的良好保護，避免氧化，又能將熔化的金屬表面的氧化膜通過氬弧予以清除而不用焊藥，因此既能獲得缺陷較少又純凈的優質焊縫，又能較易掌握焊接技術且能進行全位置焊接。

　　鋁錳焊接管母線選用焊接材料：鋁錳焊絲(S321)

　　6063G(6063)鋁鎂合金管母線 LDRE(6R05)鋁鎂硅合金管母線 6Z63耐熱鋁合金管母線選用焊接材料：鋁鎂焊絲(S331)

　　鋁合金管型母線執行標準、性能、技術指標及參數

　　1、執行標準：

　　QB/HG102-2000 鋁及鋁合金管型導體

　　2、引用標準：

　　GB/T3190-96 變形鋁及鋁合金化學成分

　　GB/T6893-2000 工業用鋁及鋁合金拉(軋)制管

　　YS/454-2003 鋁及鋁合金導體/

　　3、適用范圍：用于110KV、220KV、500KV發電站、開關站

　　4、鋁合金牌號及化學成份

　　牌號化學成份(%)鋁含量不小于技術

　　標準

　　SiFeMgMnCuRe

　　鋁錳系列3A21(LF21)0.60.70.051.0-1.60.20

　　余量GB/T3190-1996

　　鋁鎂系列6063(LD31)0.2-0.60.350.45-0.90.10.10

　　余量

　　鋁鎂稀土系列(LDRe)0.2-0.60.350.45-0.90.10.100.07-0.16余量

　　5、管母線物理及力學性能

　　牌號

　　合金狀態性能

　　3A21LD31(6063)LDRe(6063Re)

　　H14T10T6(G)T10T6(G)

　　密度g/Cm3(20℃)2.73~2.752.73~2.752.73~2.75

　　熔點℃634-656616-660616-665

　　抗拉強度Mpa≥135≥180≥205≥180≥205

　　屈服強度Mpa——≥160≥175≥160≥175

　　延伸率%——≥8≥8

　　相對導電率IACS%≥43≥51≥53

　　泊松比u0.3050.3150.317

　　膨脹系數1/℃(100℃附近)22.6×10-623.4×10-624.7×10-6

　　彈性模量E Mpa720007000072000

　　使用環境及條件為管母線初始階段產品，現在較少使用高熱、高寒及地震多發區及多種條件濕度大、溫度高、風力大，特別適合沿海地區

　　執行標準GB/T6893-2000YS/T454-2003

　　6、常用管母線計算數據

　　規格

　　(mm)導體截面(mm2)+70℃載流量(A)截面系數W(cm3)慣性半徑R(cm)慣性矩J(cm4)理論重量(Kg/m)供貨長度M

　　3A2160636063Re3A2160636063Re

　　Φ70/6463115601645170010.32.3735.51.731.72≤13

　　Φ80/7295521002226228917.62.6969.22.622.60≤13

　　Φ90/80133524862635281027.43.011213.663.64≤13

　　Φ100/90149128102979306334.43.361694.104.07≤13

　　Φ110/100164928503021310742.23.722284.534.50≤13

　　Φ120/110180530903275336850.8
